超聲波測量

行程時間原理

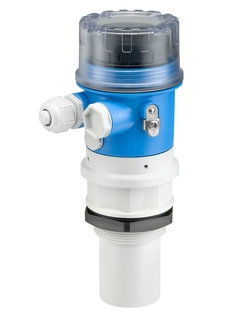

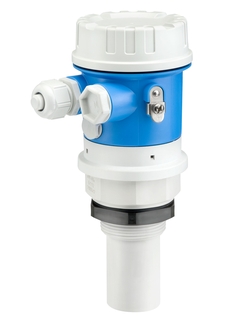

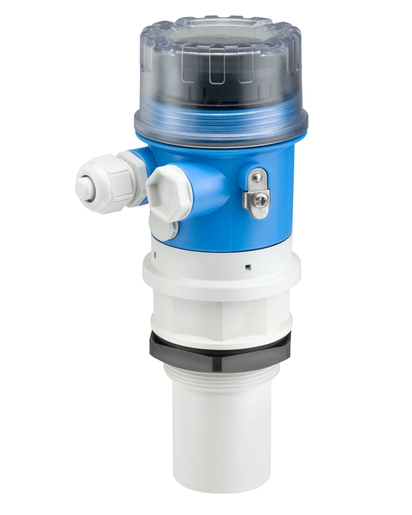

Prosonic FMU30

經濟型全能物位測量儀，適用于液體和固體散料的物位測量。

應用范圍包括廢水處理廠、過程水儲罐裝載以及儲存罐、緩沖罐的物位監測。FMU30提供成熟的軟件算法，四行純文本顯示提醒和報警信息，確保快速的故障響應，顯示器同時顯示包絡線，現場直接顯示分析結果，保證迅速準確的故障診斷。

應用領域

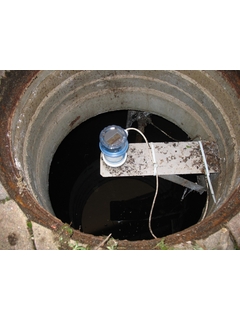

應用范圍包括廢水處理廠、過程水儲罐裝載以及儲存罐、緩沖罐的物位監測。FMU30提供成熟的軟件算法，四行純文本顯示提醒和報警信息，確?？焖俚墓收享憫?yīng)，顯示器同時顯示包絡線，現場直接顯示分析結果，保證迅速準確的故障診斷。

適用于液體、漿料、淤泥和固體塊料的連續性、非接觸物位測量；系統集成： 4...20mA；最大測量范圍：1?傳感器：液體：5m(16ft); 固體：2m (6.6ft）；2"傳感器：液體8m，固體：3.5m (11 ft)

優勢

• 四行純文本顯示，菜單引導式現場操作，快速簡單地進行儀表調試，7種語言可選

• 現場包絡線顯示，完成簡單的儀表故障診斷

• 線性化功能（最多32點）可將測量值轉換成任意單位到的長度、體積或流量

• 非接觸測量，最大限度地減少維護服務

• 螺紋G1?或1?NPT以上均可安裝

• 內置溫度傳感器，自動校正受溫度影響的聲速

• 測量原理

  超聲波

•


• 特點/應用

  緊湊型超聲波變送器

•


• 電源/通信

  兩線制連接

•


• 測量精度

  +/- 3mm或設定量程的+/- 0.2 %

•


• 環境溫度

  -20...60 °C
  (-4...140 °F)

•


• 過程溫度

  -20...60 °C
  (- 4...140 °F)

•


• 過程壓力（絕壓）/最大過壓限定值

  0.7...3 bar abs
  (10...44 psi)

•


• 主要接液部件

  PP/EPDM

•


• 過程連接

  G / NPT 1 1/2"
  G / NPT 2"

•


• 盲區距離

  1 1/2"：0.25 m (0.8 ft)
  2"：0.35 m (1.15 ft)

•


• 應用

• 最大測量距離

  Sensor 1-1/5": 5 m (16 ft)
  Sensor 2": 8 m (26 ft)

•


• 通信

  4...20mA

• 證書和認證

  ATEX、CSA C/US、IEC Ex、NEPSI

•


• 選項

  安裝附件：
  UNI法蘭2" ... 4"

•


• 應用限制

  For higher resistance:
  FMU41/42/FDU9x
  Foam / high turbulence possible:
  FMU42/FDU91
  Fast filling and discharging rate:
  FMU90 + FDU9x
  Level limit detection:
  FMU90 + FDU9x

該型號常備大量現貨：

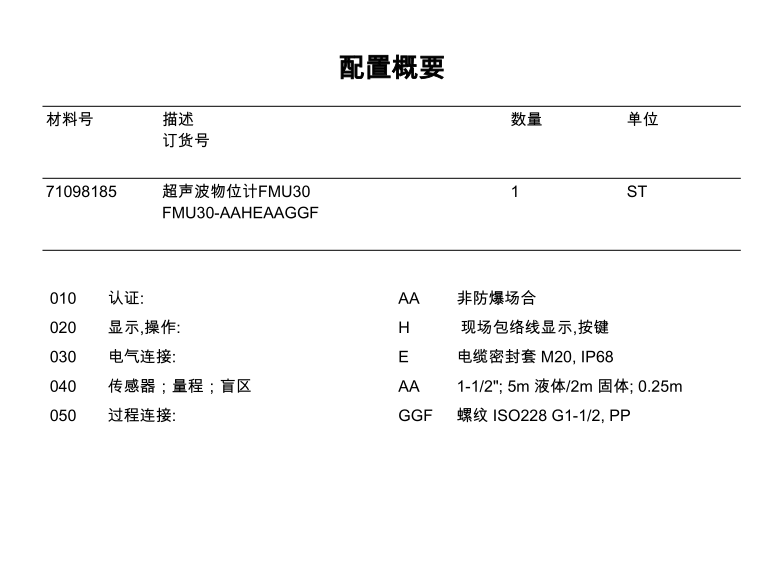

FMU30-AAHEAAGGF   0-5m

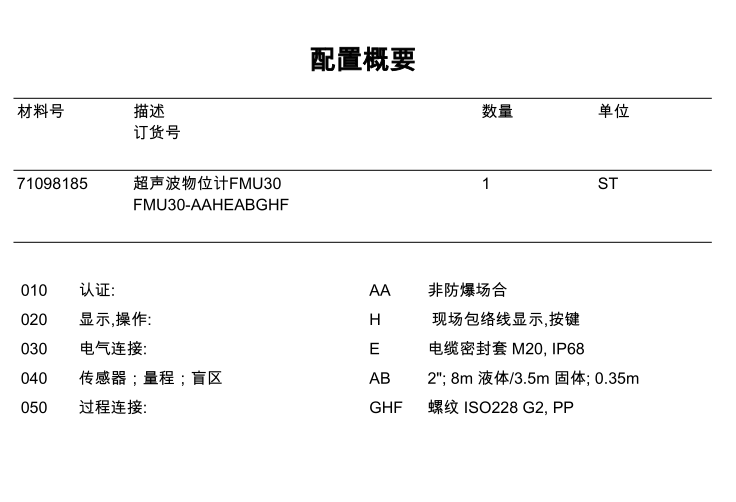

FMU30-AAHEABGHF   0-8m
